بررسی فنی دو نوع خط در تلویزیون ایوا

راهنمای تخصصی تشخیص علت و راهکار تعمیر خطوط صفحه تلویزیون

مقدمه

یکی از مشکلات رایج در تلویزیون‌های ایوا، ظاهر شدن خطوط روی صفحه نمایش است. این خطوط به دو نوع اصلی تقسیم می‌شوند که هر کدام علت، ماهیت و راه حل متفاوتی دارند. در این مقاله که توسط نمایندگی تعمیر تلویزیون ایوا در کرج گرداوری شده ، این دو نوع خط را از منظر فنی و تخصصی بررسی می‌کنیم.

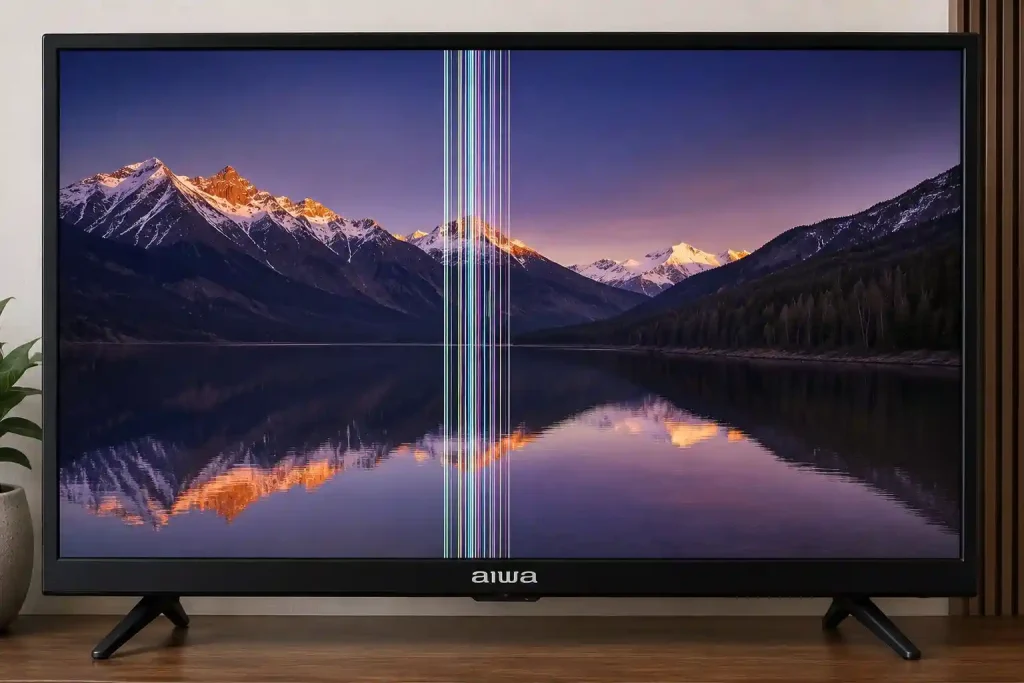

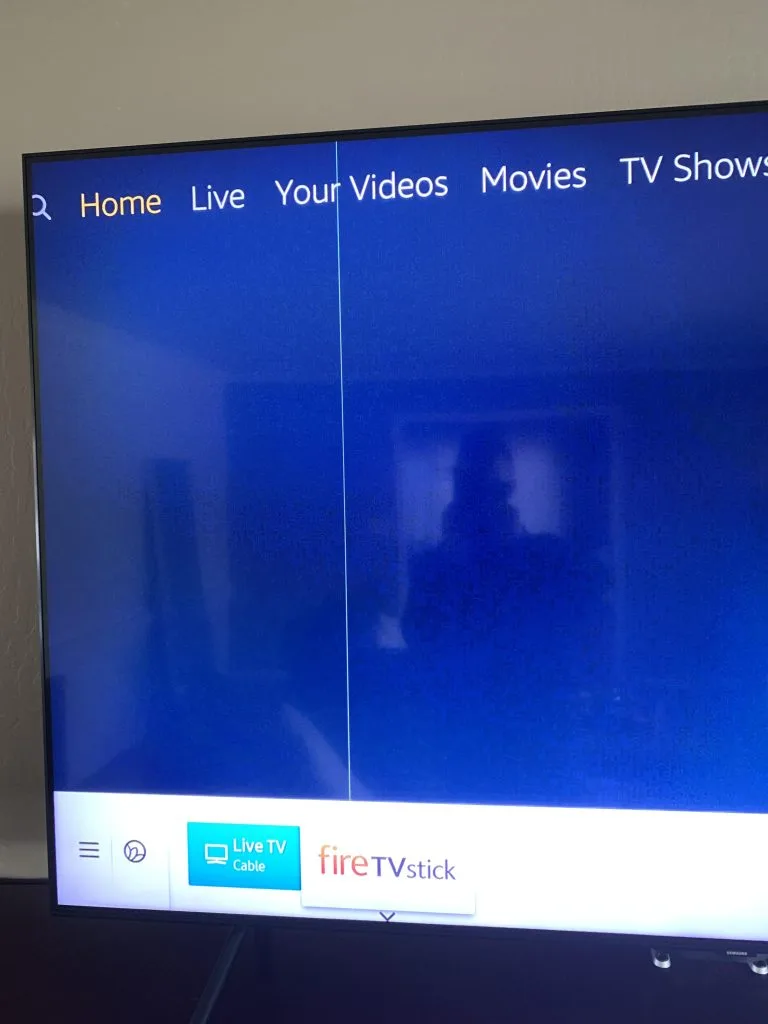

نوع اول: خط صاف (یکدست و پیوسته از قاب تا قاب)







مشخصه فنی	توضیح
ظاهر خط	خط صاف، ممتد، بدون شکستگی، از یک سمت قاب تا سمت دیگر
علت خرابی	مشکل در برد T-Con، کابل LVDS، یا اتصالات نوارى (Tab Bond)
ماهیت عیب	الکترونیکی – مربوط به مدارات درایور پنل
امکان تعمیر	✅ بله – کاملاً قابل تعمیر
راه حل فنی	تعمیر یا تعویض برد T-Con، تعویض کابل LVDS، یا لحیم‌کاری اتصالات

توضیح فنی خط صاف

در تلویزیون‌های LCD، تصویر توسط پنل تولید می‌شود اما برد T-Con (Timing Controller) وظیفه هماهنگ‌سازی زمان ارسال سیگنال به هر پیکسل را بر عهده دارد. کابل‌های LVDS (Low-Voltage Differential Signaling) نیز سیگنال‌های ویدئویی را از برد اصلی به برد T-Con منتقل می‌کنند.

وقتی یکی از این قطعات دچار مشکل شود:

• برد T-Con: سیگنال‌های زمان‌بندی را به درستی تولید نمی‌کند
• کابل LVDS: ارتباط بین برد اصلی و برد T-Con قطع یا دچار نویز می‌شود
• اتصالات Tab Bond: اتصال بین برد T-Con و پنل دچار قطعی یا مقاومت بالا می‌شود

نتیجه این خرابی‌ها، ظاهر شدن یک خط عمودی یا افقی صاف و پیوسته روی صفحه است که از یک سمت قاب تا سمت دیگر کشیده می‌شود.

نوع دوم: خط پاره (شکسته و منقطع در وسط تصویر)



مشخصه فنی	توضیح
ظاهر خط	خطوط منقطع، چین‌خورده، پاره‌پاره، معمولاً در مرکز صفحه
علت خرابی	آسیب فیزیکی به پنل (ضربه، فشار، ترک مویرگی)
ماهیت عیب	فیزیکی – شکستگی لایه‌های داخلی پنل
امکان تعمیر	❌ خیر – غیرقابل تعمیر
راه حل فنی	فقط تعویض کامل پنل (که عملاً مقرون‌به‌صرفه نیست)

توضیح فنی خط پاره

پنل تلویزیون از چندین لایه تشکیل شده است:

• لایه شیشه‌ای جلو (محافظ)
• لایه پلاریزه‌کننده
• لایه کریستال مایع (سلول‌های مایع)
• لایه ترانزیستورهای نازک (TFT)
• لایه شیشه‌ای پشت

وقتی ضربه فیزیکی به صفحه وارد می‌شود:

• لایه شیشه‌ای پشت یا جلو ترک می‌خورد
• سلول‌های کریستال مایع در ناحیه ضربه تخریب می‌شوند
• ترانزیستورهای TFT می‌شکنند
• ارتباط بین سلول‌های مجاور قطع می‌شود

نتیجه این آسیب‌ها، ظاهر شدن خطوط منقطع، پاره‌پاره و چین‌خورده در ناحیه آسیب‌دیده است که معمولاً در وسط یا مرکز صفحه قرار می‌گیرند.

دلیل غیرقابل تعمیر بودن خط پاره

• پنل یک قطعه یکپارچه و فوق‌حساس است
• سلول‌های مایع و ترانزیستورها در کارخانه با دقت بالا و در محیط استریل (کلین‌روم) تولید می‌شوند
• هیچ روشی برای تعویض سلول‌های داخلی پنل وجود ندارد
• تنها راه، تعویض کل پنل است که هزینه آن به اندازه یک تلویزیون جدید است

تست تشخیصی سریع (روش فنی)

جدول مقایسه فنی

نوع خط	ظاهر	علت	ماهیت عیب	تعمیر؟
خط صاف	یکدست، پیوسته از قاب تا قاب	خرابی برد T-Con یا کابل	الکترونیکی	✅ بله
خط پاره	منقطع، شکسته در وسط صفحه	ضربه و شکستگی پنل	فیزیکی	❌ خیر

نکات فنی تکمیلی

• برد T-Con: وظیفه تبدیل سیگنال ورودی به سیگنال مناسب برای هر پیکسل را دارد
• کابل LVDS: سیگنال‌های دیفرانسیلی با ولتاژ پایین را انتقال می‌دهد
• Tab Bond: اتصال نوارى بین برد T-Con و پنل که بسیار ظریف و حساس است
• سیستم محافظ پنل: در صورت شکستگی، برخی تلویزیون‌ها به طور خودکار خاموش می‌شوند تا از آسیب بیشتر جلوگیری شود

سوالات متداول فنی

سوال ۱: آیا خط صاف ممکن است به پنل آسیب بزند؟

خیر، خط صاف یک عیب الکترونیکی است و به پنل آسیبی نمی‌زند. با تعویض برد یا کابل مشکل برطرف می‌شود.

سوال ۲: چرا خط پاره در وسط صفحه ظاهر می‌شود؟

چون ضربه معمولاً در مرکز صفحه وارد می‌شود و سلول‌های کریستال مایع در آن ناحیه تخریب می‌شوند.

سوال ۳: آیا خط پاره ممکن است به مرور زمان بزرگ‌تر شود؟

بله، با لرزش یا تغییر دما، ترک ممکن است گسترش یافته و خطوط بیشتری ظاهر شوند.

سوال ۴: آیا تعویض پنل از نظر فنی ممکن است؟

بله، از نظر فنی امکان‌پذیر است اما هزینه آن به اندازه یک تلویزیون جدید است و از نظر اقتصادی مقرون‌به‌صرفه نیست.
